Wie kann die Oberflächengüte eines Schnitts mit einer CNC-Fräse verbessert werden?

Als Anbieter von CNC-Fräsmaschinen verstehe ich die entscheidende Rolle, die die Oberflächenbeschaffenheit für die Qualität der von diesen Maschinen ausgeführten Schnitte spielt. Eine glatte und präzise Oberflächenbeschaffenheit steigert nicht nur die Ästhetik des Endprodukts, sondern verbessert auch dessen Funktionalität und Haltbarkeit. In diesem Blogbeitrag werde ich einige wertvolle Erkenntnisse und praktische Tipps zur Verbesserung der Oberflächengüte eines Schnitts mit einer CNC-Fräse teilen.

Die Faktoren verstehen, die die Oberflächenbeschaffenheit beeinflussen

Bevor wir uns mit den spezifischen Techniken zur Verbesserung der Oberflächenbeschaffenheit befassen, ist es wichtig, die verschiedenen Faktoren zu verstehen, die die Qualität des Schnitts beeinflussen können. Diese Faktoren können grob in drei Hauptbereiche eingeteilt werden: maschinenbezogene Faktoren, werkzeugbezogene Faktoren und materialbezogene Faktoren.

Maschinenbezogene Faktoren

• Spindelgeschwindigkeit:Die Spindeldrehzahl bestimmt die Drehzahl des Schneidwerkzeugs. Eine höhere Spindeldrehzahl führt im Allgemeinen zu einer glatteren Oberflächenbeschaffenheit, da sie die während des Schneidvorgangs erzeugte Wärmemenge reduziert und die Wahrscheinlichkeit von Werkzeugrattern minimiert. Es ist jedoch wichtig zu beachten, dass die optimale Spindeldrehzahl von der Art des zu schneidenden Materials und dem Durchmesser des Schneidwerkzeugs abhängt.
• Vorschubgeschwindigkeit:Unter Vorschub versteht man die Geschwindigkeit, mit der sich das Schneidwerkzeug über das Material bewegt. Eine langsamere Vorschubgeschwindigkeit ermöglicht es dem Schneidwerkzeug, Material langsamer abzutragen, was zu einer glatteren Oberflächenbeschaffenheit führt. Eine zu langsame Vorschubgeschwindigkeit kann jedoch zu übermäßiger Wärmeentwicklung und Werkzeugverschleiß führen, während eine zu schnelle Vorschubgeschwindigkeit dazu führen kann, dass das Schneidwerkzeug bricht oder eine raue Oberfläche entsteht.
• Schnitttiefe der Z-Achse:Die Z-Achsen-Schnitttiefe bestimmt die Materialmenge, die bei jedem Durchgang des Schneidwerkzeugs entfernt wird. Eine geringere Schnitttiefe führt im Allgemeinen zu einer glatteren Oberflächenbeschaffenheit, da dadurch die Belastung des Schneidwerkzeugs verringert und die Wahrscheinlichkeit einer Werkzeugablenkung minimiert wird. Eine zu geringe Schnitttiefe kann jedoch die Anzahl der erforderlichen Durchgänge zur Fertigstellung des Schnitts erhöhen, was die Gesamtbearbeitungszeit verlängern kann.
• Maschinensteifigkeit:Die Steifigkeit des CNC-Fräsers spielt eine entscheidende Rolle bei der Bestimmung der Oberflächenbeschaffenheit des Schnitts. Eine starre Maschine minimiert Vibrationen und Durchbiegungen während des Schneidvorgangs, was zu einer glatteren und präziseren Oberflächenbeschaffenheit führt. Andererseits kann eine Maschine, die nicht steif genug ist, dazu führen, dass das Schneidwerkzeug vibriert und eine raue Oberfläche erzeugt.

Werkzeugbezogene Faktoren

• Werkzeuggeometrie:Die Geometrie des Schneidwerkzeugs, beispielsweise die Anzahl der Spannuten, der Spiralwinkel und der Spanwinkel, kann einen erheblichen Einfluss auf die Oberflächengüte des Schnitts haben. Beispielsweise erzeugt ein Schneidwerkzeug mit einer höheren Anzahl an Spannuten im Allgemeinen eine glattere Oberfläche, da das Material gleichmäßiger abgetragen wird. Ebenso kann ein Schneidwerkzeug mit einem größeren Spiralwinkel die Spanlast reduzieren und die Oberflächengüte verbessern.
• Werkzeugmaterial:Auch das Material des Schneidwerkzeugs spielt eine entscheidende Rolle für die Oberflächenbeschaffenheit des Schnitts. Verschiedene Materialien haben unterschiedliche Eigenschaften, wie z. B. Härte, Verschleißfestigkeit und Hitzebeständigkeit, die sich auf die Leistung des Schneidwerkzeugs auswirken können. Beispielsweise sind Schneidwerkzeuge aus Hartmetall im Allgemeinen verschleißfester und können eine glattere Oberfläche erzeugen als Schneidwerkzeuge aus Schnellarbeitsstahl.
• Werkzeugschärfe:Um eine glatte Oberfläche zu erzielen, ist ein scharfes Schneidwerkzeug unerlässlich. Ein stumpfes Schneidwerkzeug kann dazu führen, dass das Material reißt und eine raue Oberfläche entsteht. Es ist wichtig, die Schneidwerkzeuge regelmäßig zu überprüfen und zu schärfen, um sicherzustellen, dass sie in gutem Zustand sind.

Materialbezogene Faktoren

• Materialtyp:Unterschiedliche Materialien haben unterschiedliche Eigenschaften wie Härte, Dichte und Kornstruktur, die sich auf die Oberflächenbeschaffenheit des Schnitts auswirken können. Beispielsweise erzeugen weiche Materialien wie Holz und Kunststoff im Allgemeinen eine glattere Oberfläche als harte Materialien wie Metall und Stein. Ebenso erzeugen Materialien mit einer gleichmäßigen Maserungsstruktur, wie etwa Sperrholz und MDF, im Allgemeinen eine glattere Oberflächenbeschaffenheit als Materialien mit einer ungleichmäßigen Maserungsstruktur, wie etwa Massivholz.
• Materialfeuchtigkeitsgehalt:Auch der Feuchtigkeitsgehalt des Materials kann einen erheblichen Einfluss auf die Oberflächenbeschaffenheit des Schnitts haben. Ein Material mit einem hohen Feuchtigkeitsgehalt kann dazu führen, dass das Schneidwerkzeug verstopft und eine raue Oberfläche entsteht. Es ist wichtig sicherzustellen, dass das Material vor der Bearbeitung ordnungsgemäß getrocknet ist, um den Feuchtigkeitsgehalt zu minimieren.
• Materialstärke:Auch die Dicke des Materials kann die Oberflächenbeschaffenheit des Schnitts beeinflussen. Ein dickeres Material erfordert im Allgemeinen eine größere Schnitttiefe, was die Belastung des Schneidwerkzeugs erhöhen und zu einer rauen Oberflächenbeschaffenheit führen kann. Es ist wichtig, die Bearbeitungsparameter wie Vorschub und Schnitttiefe entsprechend der Materialdicke anzupassen.

Techniken zur Verbesserung der Oberflächenbeschaffenheit

Nachdem wir nun ein besseres Verständnis der Faktoren haben, die die Oberflächenbeschaffenheit eines mit einer CNC-Fräse ausgeführten Schnitts beeinflussen können, wollen wir uns mit einigen praktischen Techniken zur Verbesserung der Oberflächenbeschaffenheit befassen.

Optimieren Sie die Bearbeitungsparameter

• Passen Sie die Spindelgeschwindigkeit an:Wie bereits erwähnt, hängt die optimale Spindeldrehzahl von der Art des zu schneidenden Materials und dem Durchmesser des Schneidwerkzeugs ab. Es ist wichtig, die Empfehlungen des Herstellers zu beachten oder einige Testschnitte durchzuführen, um die optimale Spindeldrehzahl für Ihre spezifische Anwendung zu ermitteln.
• Passen Sie die Vorschubgeschwindigkeit an:Die Vorschubgeschwindigkeit sollte je nach Art des zu schneidenden Materials, dem Durchmesser des Schneidwerkzeugs und der Schnitttiefe angepasst werden. Eine langsamere Vorschubgeschwindigkeit führt im Allgemeinen zu einer glatteren Oberflächenbeschaffenheit, es ist jedoch wichtig, das richtige Gleichgewicht zwischen Vorschubgeschwindigkeit und Bearbeitungszeit zu finden.
• Passen Sie die Schnitttiefe der Z-Achse an:Die Z-Achsen-Schnitttiefe sollte basierend auf der Art des zu schneidenden Materials, dem Durchmesser des Schneidwerkzeugs und der gewünschten Oberflächenbeschaffenheit angepasst werden. Eine geringere Schnitttiefe führt im Allgemeinen zu einer glatteren Oberflächenbeschaffenheit, es ist jedoch wichtig sicherzustellen, dass die Schnitttiefe ausreicht, um die erforderliche Materialmenge zu entfernen.
• Optimieren Sie die Bearbeitungsstrategie:Auch die Bearbeitungsstrategie, beispielsweise die Schnittrichtung, die Anzahl der Durchgänge und der Zustellungsabstand, kann einen erheblichen Einfluss auf die Oberflächenbeschaffenheit des Schnitts haben. Es ist wichtig, die richtige Bearbeitungsstrategie basierend auf der Art des zu schneidenden Materials, der Komplexität des Designs und der gewünschten Oberflächenbeschaffenheit auszuwählen.

Verwenden Sie die richtigen Schneidwerkzeuge

• Wählen Sie die richtige Werkzeuggeometrie:Die Werkzeuggeometrie sollte basierend auf der Art des zu schneidenden Materials, der Komplexität des Designs und der gewünschten Oberflächenbeschaffenheit ausgewählt werden. Beispielsweise wird ein Schneidwerkzeug mit einer höheren Anzahl an Spannuten im Allgemeinen für Materialien empfohlen, die eine glatte Oberflächenbeschaffenheit erfordern, während ein Schneidwerkzeug mit einer geringeren Anzahl an Spannuten im Allgemeinen für Materialien empfohlen wird, die eine höhere Schnittgeschwindigkeit erfordern.
• Wählen Sie das richtige Werkzeugmaterial:Das Werkzeugmaterial sollte basierend auf der Art des zu schneidenden Materials, den Schnittbedingungen und der gewünschten Oberflächenbeschaffenheit ausgewählt werden. Beispielsweise werden Schneidwerkzeuge aus Hartmetall im Allgemeinen für Materialien empfohlen, die eine hohe Verschleißfestigkeit und eine glatte Oberflächenbeschaffenheit erfordern, während Schneidwerkzeuge aus Schnellarbeitsstahl im Allgemeinen für Materialien empfohlen werden, die eine geringere Verschleißfestigkeit und eine schnellere Schnittgeschwindigkeit erfordern.
• Halten Sie die Schneidwerkzeuge scharf:Um eine glatte Oberfläche zu erzielen, ist ein scharfes Schneidwerkzeug unerlässlich. Es ist wichtig, die Schneidwerkzeuge regelmäßig zu überprüfen und zu schärfen, um sicherzustellen, dass sie in gutem Zustand sind. Zum Schärfen der Schneidwerkzeuge können Sie eine Werkzeugschleifmaschine oder einen Schleifstein verwenden.

Bereiten Sie das Material richtig vor

• Trocknen Sie das Material:Wie bereits erwähnt, kann der Feuchtigkeitsgehalt des Materials einen erheblichen Einfluss auf die Oberflächenbeschaffenheit des Schnitts haben. Es ist wichtig sicherzustellen, dass das Material vor der Bearbeitung ordnungsgemäß getrocknet ist, um den Feuchtigkeitsgehalt zu minimieren. Zum Trocknen des Materials können Sie einen Ofen oder einen Luftentfeuchter verwenden.
• Schleifen Sie das Material:Das Schleifen des Materials vor der Bearbeitung kann dazu beitragen, Oberflächenfehler zu beseitigen und die Oberflächenbeschaffenheit des Schnitts zu verbessern. Zum Schleifen des Materials können Sie einen Bandschleifer oder einen Handschleifer verwenden.
• Sichern Sie das Material:Es ist wichtig, das Material fest auf dem Arbeitstisch zu befestigen, um zu verhindern, dass es sich während des Bearbeitungsprozesses bewegt. Zur Befestigung des Materials können Sie Klammern, doppelseitiges Klebeband oder einen Vakuumtisch verwenden.

Warten Sie den CNC-Fräser

• Halten Sie die Maschine sauber:Eine regelmäßige Reinigung der CNC-Fräse kann dazu beitragen, die Ansammlung von Staub und Schmutz zu verhindern, die die Leistung der Maschine und die Oberflächenbeschaffenheit des Schnitts beeinträchtigen können. Zur Reinigung der Maschine können Sie einen Staubsauger oder eine Druckluftpistole verwenden.
• Schmieren Sie die beweglichen Teile:Das Schmieren der beweglichen Teile der CNC-Fräse kann dazu beitragen, Reibung und Verschleiß zu reduzieren, was die Leistung der Maschine und die Oberflächengüte des Schnitts verbessern kann. Zum Schmieren der beweglichen Teile können Sie ein vom Hersteller empfohlenes Schmiermittel verwenden.
• Kalibrieren Sie die Maschine:Durch regelmäßiges Kalibrieren der CNC-Fräse kann sichergestellt werden, dass die Maschine präzise arbeitet und eine gleichmäßige Oberflächengüte erzeugt. Sie können ein Kalibrierwerkzeug oder ein Laserausrichtungssystem verwenden, um die Maschine zu kalibrieren.

Abschluss

Die Verbesserung der Oberflächengüte eines Schnitts mit einer CNC-Fräse erfordert eine Kombination aus der richtigen Maschineneinstellung, den richtigen Schneidwerkzeugen und den richtigen Bearbeitungstechniken. Wenn Sie die Faktoren verstehen, die sich auf die Oberflächenbeschaffenheit auswirken können, und die in diesem Blogbeitrag beschriebenen Techniken anwenden, können Sie eine glatte und präzise Oberflächenbeschaffenheit erzielen, die Ihren Anforderungen entspricht.

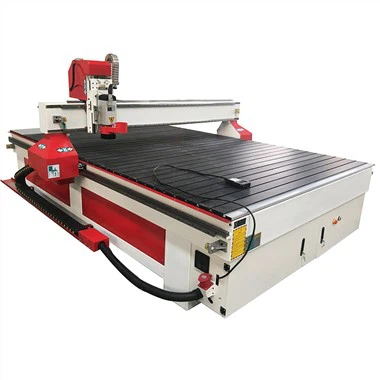

Wenn Sie daran interessiert sind, mehr über uns zu erfahren2030 Holz-CNC-Graviermaschineoder andere CNC-Fräsmaschinen, kontaktieren Sie uns bitte für weitere Informationen. Unser Expertenteam ist immer bereit, Sie bei Ihren CNC-Fräsanforderungen zu unterstützen.
