Wie stellt man die Schnitthöhe an einem CNC-Plasmatisch 4x8 ein?

Die Einstellung der Schnitthöhe auf einem CNC-Plasmatisch 4x8 ist ein entscheidender Aspekt für präzise und qualitativ hochwertige Schnitte. Als Lieferant von CNC-Plasmatischen 4x8 verstehe ich die Bedeutung dieses Prozesses und bin hier, um Sie durch ihn zu führen.

Die Bedeutung der Schnitthöhe verstehen

Unter der Schnitthöhe versteht man den Abstand zwischen Plasmabrenner und Werkstück. Die Einhaltung der richtigen Schnitthöhe ist aus mehreren Gründen wichtig. Erstens beeinflusst es die Qualität des Schnitts. Wenn die Schnitthöhe zu hoch ist, kann sich der Plasmalichtbogen ausbreiten, was zu einer breiteren Schnittfuge (Schnittbreite) und einem ungenaueren Schnitt führt. Die Kanten des Schnitts können rau sein und es könnte sich mehr Schlacke (das geschmolzene Metall, das sich am Boden des Schnitts ansammelt) bilden. Ist die Schnitthöhe hingegen zu niedrig, kann der Brenner durch die starke Hitze und das Zurückspritzen des geschmolzenen Metalls beschädigt werden. Dies kann auch zu einer kürzeren Lebensdauer des Brenners und möglichen Problemen mit dem CNC-System führen.

Zweitens beeinflusst die Schnitthöhe die Schnittgeschwindigkeit. Durch die richtige Schnitthöhe kann der Plasmalichtbogen die Energie effizient auf das Werkstück übertragen und so schnellere Schnittgeschwindigkeiten ohne Qualitätseinbußen ermöglichen. Dies ist besonders wichtig in industriellen Umgebungen, in denen Zeit Geld und Produktivität ein Schlüsselfaktor ist.

Erforderliche Werkzeuge zum Einstellen der Schnitthöhe

Bevor Sie mit der Einstellung der Schnitthöhe an Ihrem CNC-Plasmatisch 4x8 beginnen, müssen Sie die notwendigen Werkzeuge besorgen. Dazu gehören typischerweise:

1. Höhensensor: Die meisten modernen CNC-Plasmatische 4x8 sind mit einem Höhensensor ausgestattet. Dieses Gerät misst den Abstand zwischen Brenner und Werkstück und sendet Signale an die CNC-Steuerung, um die Höhe entsprechend anzupassen. Es gibt verschiedene Arten von Höhensensoren, beispielsweise kapazitive Sensoren und Lichtbogenspannungssensoren. Kapazitive Sensoren erfassen Kapazitätsänderungen zwischen Brenner und Werkstück, während Lichtbogenspannungssensoren die Spannung des Plasmalichtbogens messen, die mit dem Abstand zwischen Brenner und Werkstück variiert.
2. Kalibrierungsmessgerät: Mit einer Kalibrierlehre wird die Anfangshöhe des Brenners eingestellt. Es handelt sich um ein einfaches Werkzeug, das eine Referenz für den richtigen Abstand zwischen Brenner und Werkstück liefert. Sie können einen Standardendmaßblock oder eine speziell entwickelte Kalibrierungslehre für Ihren Plasmatisch verwenden.
3. Inbusschlüssel und Schraubendreher: Diese werden verwendet, um mechanische Anpassungen an der Brennerhalterung oder dem Höhenverstellmechanismus vorzunehmen. Möglicherweise müssen Sie Schrauben lösen oder festziehen, um die Position des Brenners zu ändern.

Schritt-für-Schritt-Anleitung zum Anpassen der Schnitthöhe

Schritt 1: Bereiten Sie das Werkstück und den Tisch vor

Reinigen Sie das Werkstück zunächst gründlich, um Schmutz, Rost und Ablagerungen zu entfernen. Legen Sie das Werkstück auf den CNC-Plasmatisch 4x8 und stellen Sie sicher, dass es eben und sicher eingespannt ist. Für eine genaue Schnitthöheneinstellung ist ein ebenes Werkstück unerlässlich. Mit einer Wasserwaage können Sie die Ebenheit des Werkstücks prüfen.

Schritt 2: Schalten Sie den Plasmatisch und das Plasma-Netzteil ein

Schalten Sie den CNC-Plasmatisch 4x8 und die Plasmastromversorgung ein. Lassen Sie das System einige Minuten lang aufwärmen. Dies ist wichtig, da die Leistung des Plasmalichtbogens durch die Temperatur des Systems beeinflusst werden kann.

Schritt 3: Überprüfen Sie den Höhensensor

Wenn Ihr CNC-Plasmatisch 4x8 mit einem Höhensensor ausgestattet ist, überprüfen Sie dessen Funktionalität. Sie können dies tun, indem Sie einen einfachen Test durchführen. Bewegen Sie den Brenner nahe an das Werkstück und beobachten Sie die Messwerte auf der CNC-Steuerung. Der Höhensensor sollte den Abstand zwischen Brenner und Werkstück genau erfassen. Wenn die Messwerte ungenau sind, müssen Sie möglicherweise den Höhensensor kalibrieren.

Schritt 4: Stellen Sie die anfängliche Schnitthöhe ein

Verwenden Sie die Kalibrierungslehre, um die anfängliche Schnitthöhe einzustellen. Platzieren Sie die Kalibrierlehre zwischen Brenner und Werkstück und justieren Sie die Position des Brenners, bis er die Kalibrierlehre berührt. Arretieren Sie dann die Taschenlampe. Die anfängliche Schnitthöhe kann je nach Dicke des Werkstücks und der Art des zu schneidenden Materials variieren. Beispielsweise kann die anfängliche Schnitthöhe bei dünnen Weichstahlblechen etwa 1/8 Zoll (3,175 mm) betragen, während sie bei dickeren Materialien etwas höher sein kann.

Schritt 5: Kalibrieren Sie den Höhensensor

Wenn Sie einen Höhensensor verwenden, müssen Sie diesen kalibrieren. Bei diesem Vorgang wird dem Höhensensor die korrekte Referenzhöhe beigebracht. Befolgen Sie die Anweisungen im Benutzerhandbuch Ihres CNC-Plasmatisches 4x8, um die Kalibrierung durchzuführen. Normalerweise müssen Sie den Brenner auf eine bekannte Höhe bewegen und den entsprechenden Wert in die CNC-Steuerung eingeben.

Schritt 6: Testen Sie die Schnitthöhe

Sobald Sie die anfängliche Schnitthöhe eingestellt und den Höhensensor kalibriert haben, ist es Zeit, die Schnitthöhe zu testen. Wählen Sie eine kleine Teststelle am Werkstück aus und starten Sie einen Probeschnitt. Achten Sie auf die Schnittqualität. Prüfen Sie, ob es Anzeichen von rauen Kanten, übermäßigem Abfall oder ungleichmäßigen Schnitten gibt. Wenn die Schnittqualität nicht zufriedenstellend ist, müssen Sie möglicherweise die Schnitthöhe weiter anpassen.

Schritt 7: Nehmen Sie Feineinstellungen vor

Nehmen Sie anhand der Ergebnisse des Testschnitts Feineinstellungen der Schnitthöhe vor. Sie können dies tun, indem Sie die Einstellungen an der CNC-Steuerung anpassen. Wenn die Schnittkanten rau sind, müssen Sie möglicherweise die Schnitthöhe etwas verringern. Wenn zu viel Schlacke vorhanden ist, müssen Sie möglicherweise die Schnitthöhe erhöhen. Nehmen Sie kleine Anpassungen vor und wiederholen Sie den Testschnitt, bis Sie die gewünschte Schnittqualität erreicht haben.

Faktoren, die die Schnitthöhe beeinflussen

Mehrere Faktoren können die Schnitthöhe auf einem CNC-Plasmatisch 4x8 beeinflussen. Dazu gehören:

1. Materialstärke: Dickere Materialien erfordern im Allgemeinen eine höhere Schnitthöhe als dünnere Materialien. Dies liegt daran, dass der Plasmalichtbogen mehr Platz benötigt, um das Material zu durchdringen. Wenn die Materialstärke zunimmt, muss die Schnitthöhe möglicherweise um etwa 1/16 Zoll (1,5875 mm) pro zusätzlichem 1/4 Zoll (6,35 mm) Materialstärke erhöht werden.
2. Materialtyp: Unterschiedliche Materialien haben unterschiedliche Schmelzpunkte und elektrische Leitfähigkeiten, was sich auf die Schnitthöhe auswirken kann. Edelstahl hat beispielsweise einen höheren Schmelzpunkt als Weichstahl, sodass möglicherweise eine etwas höhere Schnitthöhe erforderlich ist. Aluminium ist ein hochleitfähiges Material und erfordert möglicherweise eine andere Schnitthöheneinstellung als andere Metalle.
3. Plasmabogenstrom: Die Stärke des Plasmalichtbogens, die durch den Plasmalichtbogenstrom bestimmt wird, beeinflusst auch die Schnitthöhe. Höhere Lichtbogenströme können tiefer in das Material eindringen und ermöglichen so eine geringere Schnitthöhe. Allerdings kann ein zu hoher Lichtbogenstrom auch zu übermäßiger Hitze und Schäden am Werkstück führen.

Bedeutung regelmäßiger Wartung

Eine regelmäßige Wartung des CNC-Plasmatisches 4x8 ist für eine genaue Schnitthöheneinstellung unerlässlich. Halten Sie den Höhensensor sauber und frei von Schmutz. Überprüfen Sie den Brenner auf Anzeichen von Abnutzung oder Beschädigung, wie z. B. abgenutzte Elektroden oder Düsen. Tauschen Sie verschlissene Teile zeitnah aus, um die ordnungsgemäße Funktion der Plasmaschneidanlage sicherzustellen.

Abschluss

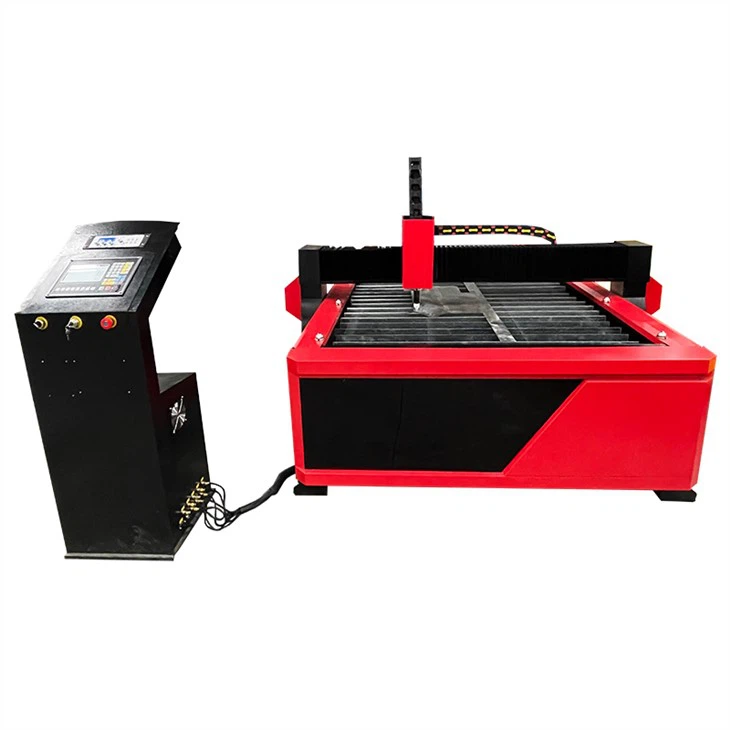

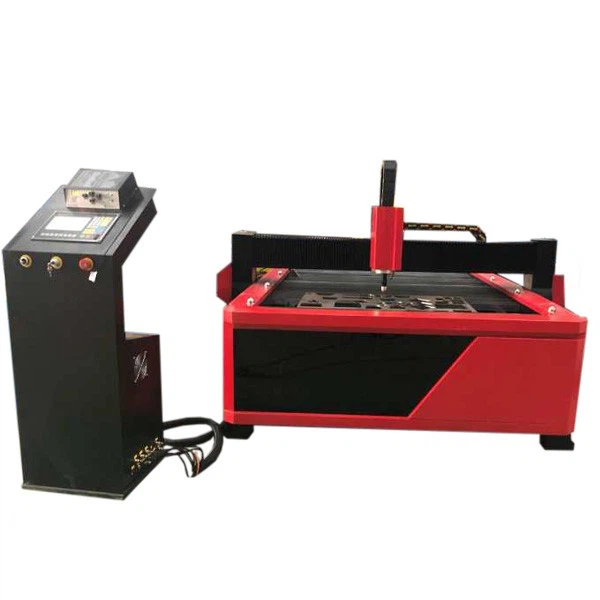

Das Einstellen der Schnitthöhe auf einem CNC-Plasmatisch 4x8 ist ein komplexer, aber wesentlicher Prozess für die Erzielung qualitativ hochwertiger Schnitte. Indem Sie die oben beschriebenen Schritte befolgen und die Faktoren berücksichtigen, die sich auf die Schnitthöhe auswirken, können Sie sicherstellen, dass Ihr CNC-Plasmatisch 4x8 optimal funktioniert. Wenn Sie auf der Suche nach einem zuverlässigen CNC-Plasmatisch 4x8 sind, sind wir hier, um Ihnen zu helfen. Unser1530 Plasmaschneidmaschine mit 200 A Plasmaleistungbietet hervorragende Leistung und präzise Schneidfähigkeiten. Ganz gleich, ob Sie eine kleine Werkstatt oder einen großen industriellen Hersteller betreiben, unsere Produkte können Ihren Anforderungen gerecht werden. Wenn Sie Fragen haben oder Interesse am Kauf unseres CNC-Plasmatisches 4x8 haben, zögern Sie bitte nicht, uns für weitere Gespräche und Beschaffungsverhandlungen zu kontaktieren.
