Wie funktioniert das Kühlsystem einer Laserschneidmaschine?

Als Anbieter von Laserschneidmaschinen werde ich oft nach dem Kühlsystem dieser Hightech-Geräte gefragt. Das Kühlsystem ist eine entscheidende Komponente einer Laserschneidmaschine und das Verständnis seiner Funktionsweise ist für jeden, der sich für diese Maschinen interessiert, von entscheidender Bedeutung, unabhängig davon, ob Sie ein potenzieller Käufer oder ein bestehender Benutzer sind, der die Leistung optimieren möchte.

Die Bedeutung der Kühlung in Laserschneidmaschinen

Laserschneidmaschinen erzeugen während des Betriebs eine erhebliche Menge Wärme. Die Laserquelle, das Herzstück der Maschine, erzeugt durch einen Prozess, der die Umwandlung elektrischer Energie beinhaltet, einen leistungsstarken Lichtstrahl. Diese Umwandlung ist nicht zu 100 % effizient und ein erheblicher Teil der Energie wird als Wärme abgegeben. Wenn diese Wärme nicht effektiv abgeführt wird, kann dies zu mehreren Problemen führen.

Übermäßige Hitze kann zu thermischer Belastung der Laserkomponenten führen, was zu vorzeitigem Verschleiß führt. Es kann auch dazu führen, dass der Laserstrahl instabil wird, was zu einer schlechten Schnittqualität führt. Im Extremfall kann eine Überhitzung sogar zu einer dauerhaften Beschädigung der Laserquelle und damit zur Funktionsunfähigkeit der Maschine führen. Daher ist ein zuverlässiges Kühlsystem erforderlich, um die Stabilität und Langlebigkeit der Laserschneidmaschine zu gewährleisten.

Arten von Kühlsystemen in Laserschneidmaschinen

In Laserschneidmaschinen werden hauptsächlich zwei Arten von Kühlsystemen verwendet: Luftkühlsysteme und Wasserkühlsysteme.

Luftkühlungssysteme

Luftkühlsysteme sind relativ einfach und kostengünstig. Sie funktionieren, indem sie mithilfe von Ventilatoren Luft über die wärmeerzeugenden Komponenten der Laserschneidmaschine blasen. Die bewegte Luft nimmt die Wärme auf und transportiert sie von der Maschine ab.

Einer der Hauptvorteile von Luftkühlsystemen ist ihre Einfachheit. Im Vergleich zu Wasserkühlungssystemen bestehen sie aus weniger Komponenten, was bedeutet, dass weniger Teile ausfallen können. Sie eignen sich auch besser für kleine Laserschneidmaschinen mit geringerem Leistungsbedarf. Beispielsweise verwenden einige Desktop-Laserschneider der Einstiegsklasse häufig Luftkühlsysteme, da sie kompakt sind und nicht so viel Wärme erzeugen wie größere Industriemaschinen.

Allerdings haben Luftkühlungssysteme ihre Grenzen. Sie sind bei der Abfuhr großer Wärmemengen nicht so effizient wie Wasserkühlungssysteme. Mit zunehmender Leistung der Laserschneidmaschine steigt auch die erzeugte Wärme und die Luftkühlung reicht möglicherweise nicht aus, um die Komponenten auf einer optimalen Temperatur zu halten.

Wasser - Kühlsysteme

Wasserkühlsysteme sind die am häufigsten verwendete Kühlmethode in industriellen Laserschneidmaschinen. Sie führen die Wärme effizienter ab als Luftkühlsysteme.

Ein typisches Wasserkühlsystem besteht aus einem Wasserbehälter, einer Pumpe, einem Wärmetauscher und einer Reihe von Rohren, die das Wasser durch die Laserschneidmaschine zirkulieren lassen. Die Pumpe saugt Wasser aus dem Reservoir an und zirkuliert es durch die wärmeerzeugenden Komponenten der Maschine, wie z. B. die Laserröhre und das Netzteil. Beim Durchströmen dieser Komponenten nimmt das Wasser die Wärme auf.

Das erwärmte Wasser fließt dann zum Wärmetauscher. Der Wärmetauscher ist ein Gerät, das die Wärme des Wassers an die Umgebungsluft oder ein anderes Kühlmedium überträgt. Es gibt verschiedene Arten von Wärmetauschern, beispielsweise luftgekühlte Wärmetauscher und wassergekühlte Wärmetauscher. In einem luftgekühlten Wärmetauscher blasen Ventilatoren Luft über die Wärmetauscherschlangen, die das heiße Wasser enthalten. Die Luft nimmt die Wärme des Wassers auf und kühlt es dadurch ab. In einem wassergekühlten Wärmetauscher wird ein weiterer Kaltwasserstrom zur Kühlung des Heißwassers der Laserschneidmaschine verwendet.

Sobald das Wasser abgekühlt ist, kehrt es in den Behälter zurück und der Zyklus wiederholt sich. Wasserkühlsysteme können weiter in geschlossene und offene Systeme unterteilt werden. In einem geschlossenen Kreislaufsystem wird das Wasser kontinuierlich im System umgewälzt und es besteht kein direkter Kontakt mit der Außenumgebung. Dadurch wird eine Verunreinigung des Wassers verhindert und eine stabilere Kühlleistung gewährleistet. In einem System mit offenem Kreislauf wird das Wasser einer externen Quelle, beispielsweise einer Wasserversorgungsleitung, entnommen und nach Gebrauch abgeführt. Open-Loop-Systeme sind bei Laserschneidmaschinen weniger verbreitet, da sie eine ständige Versorgung mit sauberem Wasser erfordern und verschwenderisch sein können.

Die Funktionsweise eines Wasserkühlsystems im Detail

Schauen wir uns genauer an, wie ein Wasserkühlsystem in einer Laserschneidmaschine funktioniert.

Wasserzirkulation

Der Wasserzirkulationsprozess beginnt mit der Pumpe. Die Pumpe erzeugt einen Druckunterschied, der das Wasser dazu zwingt, durch die Rohre und in die wärmeerzeugenden Komponenten zu fließen. Das Wasser wird gezielt auf die Bereiche geleitet, in denen die meiste Wärme erzeugt wird, beispielsweise auf die Laserröhre. Die Laserröhre ist ein wichtiger Bestandteil der Laserschneidmaschine und die Aufrechterhaltung ihrer Temperatur in einem engen Bereich ist für eine optimale Leistung von entscheidender Bedeutung. Das Wasser absorbiert die Wärme der Laserröhre und verhindert so eine Überhitzung.

Wärmeaustausch

Nachdem das Wasser die Wärme der Laserröhre und anderer Komponenten aufgenommen hat, fließt es zum Wärmetauscher. Wie bereits erwähnt, ist der Wärmetauscher dafür verantwortlich, dem Wasser die Wärme zu entziehen. In einem luftgekühlten Wärmetauscher spielen die Ventilatoren eine entscheidende Rolle. Sie erhöhen den Luftstrom über die Wärmetauscherschlangen, was den Wärmeübertragungsprozess verbessert. Die Wärme des Wassers wird an die Luft übertragen und das abgekühlte Wasser kehrt dann in den Speicher zurück.

Temperaturkontrolle

Um sicherzustellen, dass das Kühlsystem ordnungsgemäß funktioniert, sind an verschiedenen Stellen im System Temperatursensoren installiert. Diese Sensoren überwachen die Temperatur des Wassers und der zu kühlenden Komponenten. Überschreitet die Temperatur einen bestimmten Sollwert, kann das Steuerungssystem Korrekturmaßnahmen ergreifen. Beispielsweise kann die Drehzahl der Pumpe erhöht werden, um den Wasserdurchfluss zu erhöhen, oder die Drehzahl der Lüfter im Wärmetauscher erhöht werden, um die Wärmeableitung zu verbessern.

Die Rolle des Kühlsystems in verschiedenen Laserschneidmaschinenmodellen

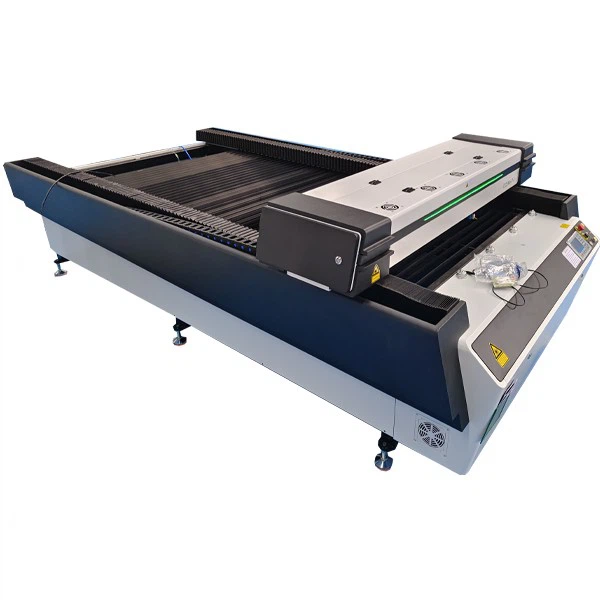

Verschiedene Modelle von Laserschneidmaschinen haben unterschiedliche Kühlanforderungen. Zum Beispiel dieCO2-Laserschneidmaschine Modell 1325ist eine beliebte Industriemaschine. Es verfügt über eine Laserquelle mit relativ hoher Leistung, was bedeutet, dass es während des Betriebs eine erhebliche Wärmemenge erzeugt.

Dieses Modell verwendet normalerweise ein Wasserkühlsystem, um eine effiziente Wärmeabfuhr zu gewährleisten. Das Kühlsystem ist auf die spezifische Wärmebelastung der CO2-Laserschneidmaschine Modell 1325 ausgelegt. Es verfügt über einen Wasserbehälter mit großem Fassungsvermögen und eine Hochleistungspumpe, um einen kontinuierlichen und stabilen Wasserfluss zu gewährleisten. Auch der Wärmetauscher ist entsprechend dimensioniert, um die von der Maschine erzeugte Wärmemenge verarbeiten zu können.

Wartung des Kühlsystems

Die ordnungsgemäße Wartung des Kühlsystems ist unerlässlich, um die langfristige Leistung der Laserschneidmaschine sicherzustellen. Bei Luftkühlungssystemen ist eine regelmäßige Reinigung der Lüfter erforderlich, um Staub und Schmutz zu entfernen, der sich auf den Lüfterflügeln ansammeln und deren Effizienz verringern kann.

Bei Wasserkühlungssystemen sind mehrere Wartungsarbeiten erforderlich. Das Wasser im Reservoir muss regelmäßig gewechselt werden, um das Wachstum von Algen und Bakterien zu verhindern. Auch die Wasserqualität muss überwacht werden, um sicherzustellen, dass sie keine Verunreinigungen enthält, die Korrosion oder Verstopfungen in den Leitungen verursachen können. Der Wärmetauscher sollte regelmäßig auf Anzeichen von Beschädigung oder Verstopfung überprüft werden.

Abschluss

Das Kühlsystem einer Laserschneidmaschine ist ein wesentlicher Bestandteil ihres Gesamtbetriebs. Ob es sich um ein Luftkühlsystem für kleine Maschinen oder ein Wasserkühlsystem für Industriemaschinen handelt, seine Hauptfunktion besteht darin, die beim Laserschneiden entstehende Wärme abzuleiten. Das Verständnis der Funktionsweise des Kühlsystems kann Benutzern helfen, fundierte Entscheidungen beim Kauf einer Laserschneidmaschine zu treffen, und kann auch dazu beitragen, die Leistung der Maschine über einen längeren Zeitraum aufrechtzuerhalten.

Wenn Sie mehr über unsere Laserschneidmaschinen und deren Kühlsysteme erfahren möchten oder über einen Kauf nachdenken, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam beantwortet gerne Ihre Fragen und begleitet Sie durch den Beschaffungsprozess.

Referenzen

• „Laserschneidtechnologie: Prinzipien und Anwendungen“ von John Doe
• „Kühlsysteme für Industrieanlagen“ von Jane Smith
